在Windows平台上实现一个文件播放器有什么好的开发库和方案呢？方案有很多，比如基于FFmpeg，VLC的插件，mplayer，Directshow。用FFmpeg来实现文件格式解析、分离视频音频流、解码是很方便的，但是要实现一个播放器，还要实现视音频的显示和回放、视音频同步的处理，要做很多额外的开发工作，比较麻烦。而用VLC的插件不方便调试，扩充功能要改VLC的源代码，不灵活。而用Directshow来做播放器在Windows平台上是比较成熟和简单的方案，所以特别给大家介绍一下。

微软的Directshow是一个实现多媒体播放，视音频处理等功能的多媒体库，并且提供了Filter的机制使得多媒体任务的各个处理单元（读取数据、分离、解码、编码、回放）达到模块化，提高了复用性。开发者可以用别人提供的Filter，也可以实现自己的Filter来处理特定的任务。每个Filter至少有一个Pin，Pin分输入Pin和输出Pin，按照Filter的类型输入Pin和输出Pin的数目不等。每个Pin都有自己接受的媒体格式，比如视频渲染器Filter的输入Pin只接受RGB或YUV的格式。两个Filter的Pin连接前需要对Pin进行媒体类型协商（确定两方的Pin的媒体类型是否一致），如果协商成功，两个Pin就可以连接起来。一连串的Filter通过这种机制连接形成一个Graph，从而完成复杂的多媒体任务，比如播放文件，录制麦克风的音频，采集摄像头图像。下面演示了一个播放AVI文件的Graph的Filter连接图：

在上面的Graph图中，包括几种Filter：Source Filter，Splitter，Video Decoder，Audio Decoder，Video Renderer，Audio Renderer。而这些Filter大部分系统已经提供了，还有少数功能需要第三方的Filter来完成。因为多媒体文件的格式众多，所以播放文件的Graph需要加入支持不同格式的Filter，其中最主要的Filter是：分离器，解码器。解码器Filter目前有很多了，免费的而又出名的解码器Filter有FFDshow。FFDshow底层用到了FFmpeg，基于Directshow框架来实现，解码效率很高，但是比较庞大和臃肿，现在已基本不维护了。并且FFDshow只提供了编码器和解码器，还没有实现分离器。以前微软平台上的Directshow开发员会了支持尽量多的媒体格式，想尽办法从各处收集到各种分离器Filter，结果程序打包之后体积很大，并且兼容各种格式要插入不同的的Filter使程序变得复杂。很多第三方Filter不开源，加上测试不够，稳定性不好，容易产生很多问题。幸好，现在有个老外开发了一套Directshow插件，叫LAV Filters。不错，是一套，包括分离器，视频解码器和音频解码器。只要安装这套插件，播放大多数的多媒体格式基本上没问题了，省了开发员很多功夫。还有，这个LAV Filters套件还是开源的，作者对工程的更新速度很快，已经修复了很多Bug，现在变得很稳定了，连大名鼎鼎的开源播放器MPC也使用了LAV Filters，将它列为优先选用的插件。

说了那么多，大家一定很想使用LAV Filters来做开发吧？不用急，我下面就介绍如何在Directshow Graph中使用它。
首先，我们要知道这几个Filter的CLSID，下面是这几个Filter的CLSID定义：
  DEFINE_GUID(CLSID_LAVSplitter,

                0x171252A0, 0x8820, 0x4AFE, 0x9D, 0xF8, 0x5C, 0x92, 0xB2, 0xD6, 0x6B, 0x04);

  DEFINE_GUID(CLSID_LAVVideoDecoder,
                0xEE30215D, 0x164F, 0x4A92, 0xA4, 0xEB, 0x9D, 0x4C, 0x13, 0x39, 0x0F, 0x9F);

  DEFINE_GUID(CLSID_LAVAudioDecoder,

                0xE8E73B6B, 0x4CB3, 0x44A4, 0xBE, 0x99, 0x4F, 0x7B, 0xCB, 0x96, 0xE4, 0x91);

  另外还有一个LAV Source Filter，CLSID是：

  DEFINE_GUID(CLSID_LAVSource,

                0xB98D13E7, 0x55DB, 0x4385, 0xA3, 0x3D, 0x09, 0xFD, 0x1B, 0xA2, 0x63, 0x38);

 这个LAV Source Filter的功能跟LAVSplitter差不多，都是分离器，不同的是它没有输入Pin，它集成了了Async Source Filter + LAVSplitter的功能。
下面我们就准备在Directshow的Graph中加入这些Filter。首先，我们需要实现一个类来封装播放文件的所有接口，下面是类的声明：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
class CDXGraph
{
private:
    IGraphBuilder *     mGraph;
    IMediaControl *     mMediaControl;
    IMediaEventEx *     mEvent;
    IBasicVideo *       mBasicVideo;
    IBasicAudio *       mBasicAudio;
    IVideoWindow  *     mVideoWindow;
    IMediaSeeking *     mSeeking;
    IBaseFilter *       m_pSourceFilter;
    IBaseFilter *       m_pDumpFilter;

    DWORD           mObjectTableEntry;
    UINT                m_GraphMsg;

public:
    bool           m_bEnableSound;
    int            m_nJPEGQuality;
    SIZE           m_PictureSize;
    UINT           m_nFramerate;

public:
    CDXGraph();
    virtual ~CDXGraph();

public:
    virtual bool Create(void);
    virtual void Release(void);
    virtual bool Attach(IGraphBuilder * inGraphBuilder);

    IGraphBuilder * GetGraph(void); // Not outstanding reference count
    IMediaEventEx * GetEventHandle(void);

        UINT   GetGraphState();

    bool   SetClipSourceRect(RECT rcSource);
    bool   SetDisplayWindow(HWND inWindow, LPRECT  rcTarget);
    bool   SetNotifyWindow(HWND inWindow, long lMsg);
    bool   ResizeVideoWindow(long inLeft, long inTop, long inWidth, long inHeight);

    void   HandleEvent(LONG * eventCode);

    bool   Run(void);        // Control filter graph
    bool   Stop(void);
    bool   Pause(void);

    bool   IsRunning(void);  // Filter graph status
    bool   IsStopped(void);
    bool   IsPaused(void);

    //bool SetFullScreen(BOOL inEnabled);
    //bool GetFullScreen(void);

    // IMediaSeeking
    bool    GetCurrentPosition(LONGLONG * outPosition); //获得当前播放时间(单位为100纳秒, 等于10^(-4) ms )
    bool    GetStopPosition(LONGLONG * outPosition);
    bool    SetCurrentPosition(LONGLONG inPosition); //设置当前播放时间(单位为100纳秒, 等于10^(-4) ms )
    bool    SetStartStopPosition(LONGLONG inStart, LONGLONG inStop);
    bool    GetDuration(LONGLONG * outDuration); //获得文件时间长度(单位为100纳秒, 等于10^(-4) ms )
    bool    SetPlaybackRate(double inRate); //设置播放速度
    bool    GetPlaybackRate(double * outRate);

    // Attention: range from -10000 to 0, and 0 is FULL_VOLUME.
    bool    SetAudioVolume(long inVolume);//调节音量
    long    GetAudioVolume(void);
    // Attention: range from -10000(left) to 10000(right), and 0 is both.
    bool    SetAudioBalance(long inBalance);
    long    GetAudioBalance(void);

    bool    RenderFile(const TCHAR * inFile, DWORD & dwError);
    bool    SnapshotBitmap(const TCHAR * outFile);
    bool    GetTotalFrames(LONGLONG * outNum);

private:
    void    AddToObjectTable(void) ;
    void    RemoveFromObjectTable(void);

    bool    QueryInterfaces(void);

    HRESULT ConnectFilters(IPin * inOutputPin, IPin * inInputPin, const AM_MEDIA_TYPE * inMediaType = 0);
    void    DisconnectFilters(IPin * inOutputPin);

    HRESULT  RenderFilter(IBaseFilter * pFilter);
    HRESULT  GetVideoProps(IPin * pVideoOutputPin);
};

　　

　接着列出最核心的一个函数CDXGraph::RenderFile，它负责创建FilterGraph，将各个Filter添加到Graph和连接起来。下面是函数的实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
bool CDXGraph::RenderFile(const TCHAR * inFile, DWORD & dwError)
{
    if (mGraph == NULL)
    {
       dwError = ERROR_INVALID_POINTER;
           return false;
    }

    dwError = 0;

    HRESULT hr;

    bool bVideoPinConnected = false;
    bool bAudioPinConnected = false;
    bool bPrivateStreamPinConnected = false;

#ifndef UNICODE
    WCHAR   wszFilePath[MAX_PATH] = {0};
    MultiByteToWideChar(CP_ACP, 0, inFile, -1, wszFilePath, MAX_PATH);
#else
    TCHAR   wszFilePath[MAX_PATH] = {0};
    lstrcpy(wszFilePath, inFile);
#endif

    CComPtr<IFileSourceFilter> pFileSource;
    CComPtr<IBaseFilter> pSplitter;
    CComPtr<IBaseFilter> pVideoDecoder;
    CComPtr<IBaseFilter> pVideoRenderer;

#if 0
    hr = AddFilterByCLSID(mGraph, CLSID_MpegSourceFilter, L"Mpeg Splitter ", &pSplitter );
    if(FAILED(hr))
    {
        OutputDebugString("Add Mpeg Splitter Filter Failed \n");
        return FALSE;
    }
#else
    hr = AddFilterByCLSID(mGraph, CLSID_LAVSource, L"LAV Source Splitter ", &pSplitter );
    if(FAILED(hr))
    {
        OutputDebugString("Add LAV Splitter Filter Failed \n");
        return FALSE;
    }
#endif
    hr  = pSplitter->QueryInterface(IID_IFileSourceFilter, (void**)&pFileSource);
    if(FAILED(hr))
    {
        dwError = ERROR_GET_INTERFACE_FAIL;
        return false;
    }

    hr = pFileSource->Load(wszFilePath, NULL);
    if(FAILED(hr))
    {
        dwError = ERROR_LOADFILE_FAIL;
        return false;
    }

    hr = AddFilterByCLSID(mGraph, CLSID_LAVVideoDecoder, L"LAV Video Decoder", &pVideoDecoder);
    if(FAILED(hr))
    {
        OutputDebugString("Add LAV Video Filter Failed \n");
        //return FALSE;
    }

    hr = AddFilterByCLSID(mGraph, CLSID_VideoMixingRenderer9, L"VMR9 Renderer ", &pVideoRenderer);
    if(FAILED(hr))
    {
        OutputDebugString("Add VMR9 Renderer Filter Failed \n");
        return FALSE;
    }

    hr = RenderFilter(pSplitter);
    if(SUCCEEDED(hr))
        bVideoPinConnected = true;
    else
        bVideoPinConnected = false;

    if(!bAudioPinConnected && !bVideoPinConnected)
    {
        OutputDebugString("RenderFilter Failed!\n");

        OutputDebugString("第二次尝试用RenderFile自动连接\n");

        if (FAILED(mGraph->RenderFile(wszFilePath, NULL)))
        {
            OutputDebugString("RenderFile Failed!\n\n");

            dwError = ERROR_AUTO_RENDERFILE_FAIL;
            return false;
        }

        IBaseFilter * pVideoRenderer = NULL;
        hr = FindVideoRenderer(mGraph, &pVideoRenderer);
        if(SUCCEEDED(hr))
        {
          CComPtr<IPin> pVideoPin = GetInPin(pVideoRenderer, 0);
          GetVideoProps(pVideoPin);
        }
    }

    if(!m_bEnableSound)
    {
       SetAudioVolume(-10000);
    }

    OutputDebugString("RenderFile Succeeded!\n");

   return true;
}

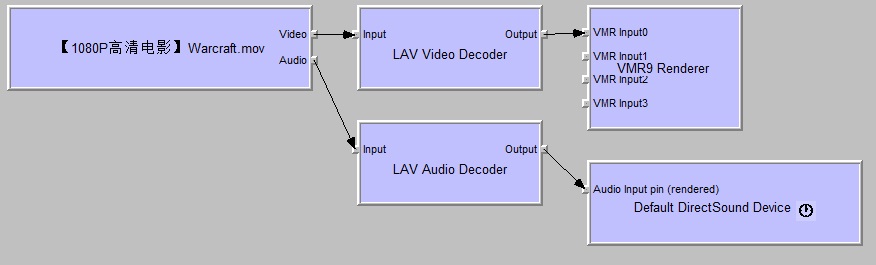

CDXGraph::RenderFile函数显示加入了这几个Filter：LAV Source，LAV Video Decoder，VMR9。其中，VMR9是视频渲染器，负责渲染图像和根据时间戳控制视频帧何时显示；LAVSource负责读取文件和从文件容器里分离出视频流和音频流，当我们调用AddFilterByCLSID函数（实际上调用了COM接口CoCreateInstance函数）创建这个Filter实例时，它是没有加载文件的，我们必须查询它的IFileSourceFilter接口指针，通过这个接口指针设置文件路径，把文件加载进去，如果文件加载成功，LAV Source会根据文件容器里媒体流的数目生成对应的OutputPin。接着，加入LAV Video Decoder，然后调用RenderFilter函数把LAV Source的每个OutputPin自动与下游的Filter进行连接，因为连接Filter的时候Graph Manager会优先选用已经添加到Graph中的Filter，那么LAV Source的Video Output Pin就会尝试与Video Decoder进行连接，而Audio Output Pin也一样，但是由于我们没有显示加入任何的Audio Decoder，Graph Manager会从系统安装的Filter中找到一个合适的解码器Filter插入进去，然后自动连接两个Filter的OutputPin与InputPin。如果所有Filter连接成功，那么播放文件Graph的Filter链路图就像下面这样子：

上面所讲的内容是Directshow开发很基本的操作，相信熟悉Directshow的读者看了觉得很熟悉和简单。
