geoserver学习1（二）图层样式sld点样式

尽管点似乎是最简单的形状，仅具有位置而没有其他尺寸，但是在SLD中可以使用许多不同的方式来设置点的样式

点样式

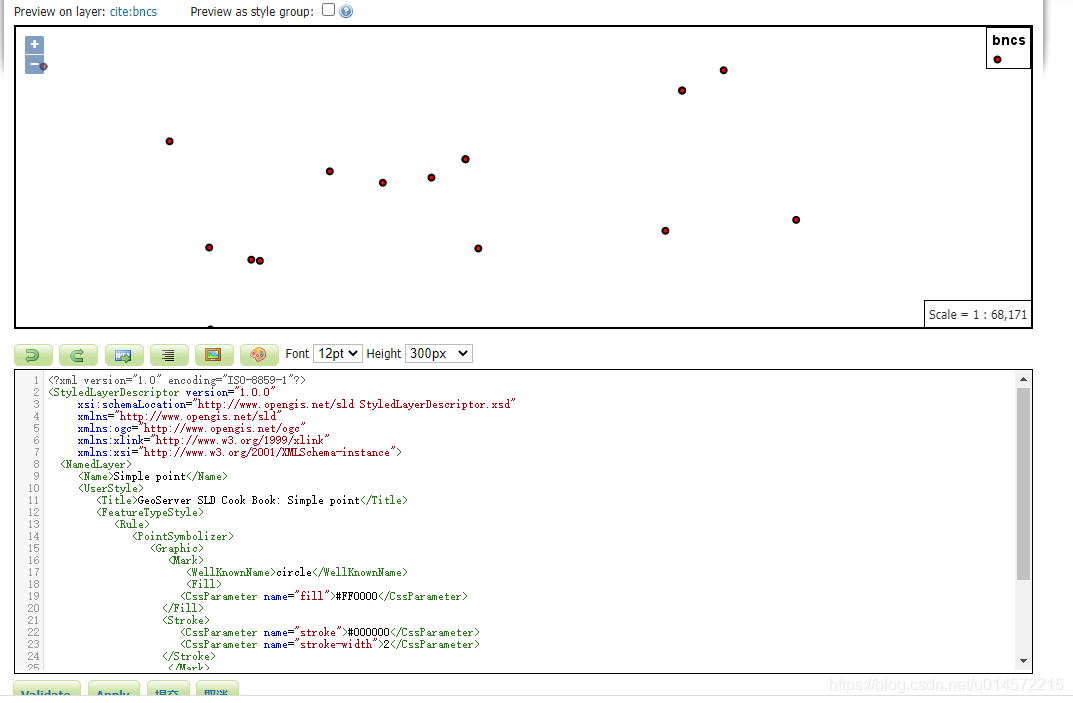

此SLD 有<Rule>一对一<FeatureTypeStyle>的情况，这是最简单的情况。（除非另有说明，否则所有后续示例将包含一个<Rule>和一个<FeatureTypeStyle>。）样式点是通过<PointSymbolizer>完成的。  <WellKnownName>circle</WellKnownName>将符号的形状指定为圆形，<CssParameter name=”fill”>#FF0000</CssParameter>将填充颜​​色确定为红色（#FF0000）。   <Size>6</Size>将图形的大小（直径）设置为6个像素。<Stroke></Stroke>将设置外边框。

<CssParameter name=”stroke”>#000000</CssParameter>颜色设置为黑色

<CssParameter name=”stroke-width”>2</CssParameter>宽度设置为2个像素

1.
   <?xml version=”1.0″ encoding=”ISO-8859-1″?>
2.
   <StyledLayerDescriptor version=“1.0.0”
3.
   xsi:schemaLocation=“http://www.opengis.net/sld StyledLayerDescriptor.xsd”
4.
   xmlns=“http://www.opengis.net/sld”
5.
   xmlns:ogc=“http://www.opengis.net/ogc”
6.
   xmlns:xlink=“http://www.w3.org/1999/xlink”
7.
   xmlns:xsi=“http://www.w3.org/2001/XMLSchema-instance”>
8.
   <NamedLayer>
9.
   <Name>Simple point</Name>
10.
    <UserStyle>
11.
    <Title>GeoServer SLD Cook Book: Simple point</Title>
12.
    <FeatureTypeStyle>
13.
    <Rule>
14.
    <PointSymbolizer>
15.
    <Graphic>
16.
    <Mark>
17.
    <WellKnownName>circle</WellKnownName>
18.
    <Fill>
19.
    <CssParameter name=“fill”>#FF0000</CssParameter>
20.
    </Fill>
21.
    <Stroke>
22.
    <CssParameter name=“stroke”>#000000</CssParameter>
23.
    <CssParameter name=“stroke-width”>2</CssParameter>
24.
    </Stroke>
25.
    </Mark>
26.
    <Size>6</Size>
27.
    </Graphic>
28.
    </PointSymbolizer>
29.
    </Rule>
30.
    </FeatureTypeStyle>
31.
    </UserStyle>
32.
    </NamedLayer>
33.
    </StyledLayerDescriptor>

设置图形而不是形状作为样式

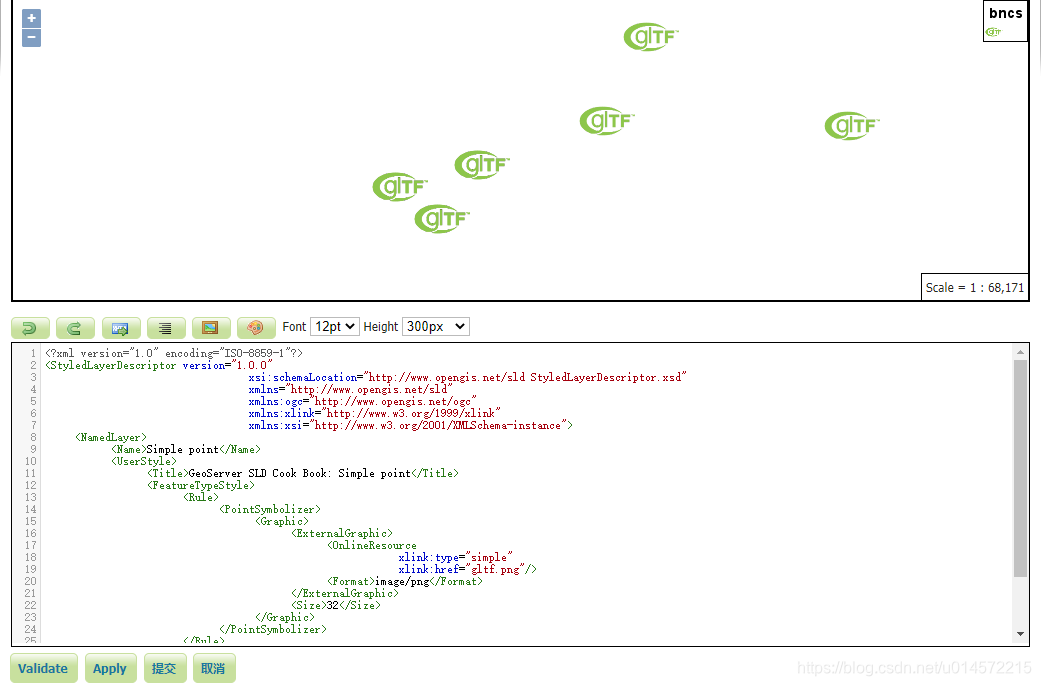

此样式使用图形而不是简单的形状来渲染点。在SLD中，这称为<ExternalGraphic>，以将其与渲染器“内部”的常用形状（例如正方形和圆形）区分开。 第5-10行指定了此图形的详细信息。 第8行设置图形的路径和文件名，而第9行表示图形（image / png）的格式（MIME类型）。在此示例中，图形与SLD包含在同一目录中，因此第8行中不需要路径信息，尽管如果需要可以使用完整的URL。 11号线确定显示图形的大小；可以独立于图形本身的尺寸进行设置，尽管在这种情况下它们是相同的（32像素）。如果图形是矩形，则该<Size>值仅适用于图形的高度，宽度按比例缩放。图片gltf.png放在geoserver的安装目录中D:\Program Files\GeoServer 2.15.0\data_dir\styles

1.
   <?xml version=”1.0″ encoding=”ISO-8859-1″?>
2.
   <StyledLayerDescriptor version=“1.0.0”
3.
   xsi:schemaLocation=“http://www.opengis.net/sld StyledLayerDescriptor.xsd”
4.
   xmlns=“http://www.opengis.net/sld”
5.
   xmlns:ogc=“http://www.opengis.net/ogc”
6.
   xmlns:xlink=“http://www.w3.org/1999/xlink”
7.
   xmlns:xsi=“http://www.w3.org/2001/XMLSchema-instance”>
8.
   <NamedLayer>
9.
   <Name>Simple point</Name>
10.
    <UserStyle>
11.
    <Title>GeoServer SLD Cook Book: Simple point</Title>
12.
    <FeatureTypeStyle>
13.
    <Rule>
14.
    <PointSymbolizer>
15.
    <Graphic>
16.
    <ExternalGraphic>
17.
    <OnlineResource
18.
    xlink:type=“simple”
19.
    xlink:href=“gltf.png”/>
20.
    <Format>image/png</Format>
21.
    </ExternalGraphic>
22.
    <Size>32</Size>
23.
    </Graphic>
24.
    </PointSymbolizer>
25.
    </Rule>
26.
    </FeatureTypeStyle>
27.
    </UserStyle>
28.
    </NamedLayer>
29.
    </StyledLayerDescriptor>
